技术创新

纺织面料容易起毛起球,如何避免与防止?
发布日期:2017-08-14    浏览量:627

一、起毛起球是怎么诞生的

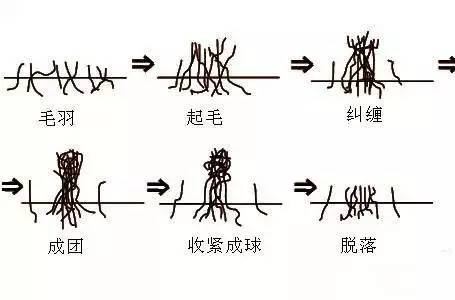

   大致分为三个阶段 起毛、起球和脱落。来张抽象派画作解释以下:



起毛:织物摩擦摩擦摩擦,纤维端头探出了小脑袋,产生毛绒。起球:毛绒们经过一番纠缠,形成小球球。脱落:连接球球和织物的纤维,“啪”地断掉了。

    导致起球原因①由于机械作用将纤维拉伸至织物表面,并形成茸毛;②茸毛缠结成球,通过固着纤维和织物表面相连;③短纤维由于磨擦、洗涤、穿着和清洁过程中,很容易将纤维带至表面而形成小球

二、响抗起毛球性能的因素

    纤维长度和细度低捻度多毛和膨松的纱线,单根纱、织造类型及所用的整理剂种类等,都会促使纤维起球。如果形成卷球的速度大于脱落的速度,球将堆积在表面。成球的速率与纱线中纤维的数量、长度、横截面、纱线念度、织物结构等有关任何可使纤维滑向纱结表面的因素都可加快成球速率。

具体影响因素如下:
   1长度越长,起球越少因为凸出在单位面积上的纤维末端较少,而且长的纤维也可以被更牢固地固定在纱线上。
    2较粗纤维有刚性,不易起球。
    3横截面呈贺形且表面光洁可使纤维很容易滑移至织物表面,从而起球不规则的横截面可降低起球趋势。
    4低强度纤维可提高小球脱落速度。
    5高卷曲可减少起球。
    6)喷气较环锭纺的纱线好。环锭纺纱,较长的纤维较长的纤维倾向于集中在纱线中间,而较短的则在外侧,从而导致起球气流比环锭纺的纱线更差。
    7支数越细,越不易起球。而涤/毛混纺织物例外,相比同混纺比织物,纱线越细,表面涤纶更多,则更易球。
    8捻度纤维间抱合力大,可使纱线更紧密,降低了纤维的可滑移移性,从而减少了起球。单纱线织物比双股纱线的易起球。
    9在绲纺织物中,涤纶含量越高,则越容易起球。
    10纱线表面光洁毛羽少起毛起球现象就少
    11针织物结构较疏松同时暴露的纱线表面积大,比机织物易起球同一类织物,组织结构愈紧密愈不容易起毛起球。组织结构不同,表面平整度也不同.表面凹凸不平的织物易起毛起球,如提花织物、罗纹织物相对来说易产生起毛起球现象混纺织物由于组成织物的纤维理化特性有差别有时比单纯一种纤维组成的织物更容易产生起毛起球现象。

12)对于服装而言其起毛起球状况与纱线及织物在各道加工工序中受到的摩擦力、张力以及染料、助剂、染整工艺等物理、化学条件相关连。加工工序越长.所受到的摩擦力、张力越大,化学作用时间也越长纤维末端就越容易滑移出来。

13服装的功用不同,起毛起球状况则差别很大。一般来说,在服用过程中,如所经受的摩擦越大其起毛起球现象也就越严重特别是有些特殊行业所用的服装。

三、纺织专业针对抗起球性能的研究

    大致从两个方面入手:是否容易起球(即扼杀在摇篮里)+毛球是否容易脱落(即战斗力如何)一些后整理技术可以有效抗毛球。烧毛、剪毛处理;刷毛处理;涤棉织物 + 热定型 / 树脂整理;毛涤织物缩绒后,羊毛纤维趋向表面,减缓起球。

四、防止起毛起球的整理方法:

    起球的方法较多,染色前、染色中的方法有如改变纤维的结构、成分与性能,改变纱线的纺纱工艺及织物结构,改变染整工艺等,但一般习惯于布匹和成衣漂染后整理,其方法有:

1、生物抛光(生物整理)

生物抛光是用纤维素酶改善纤维素纤维(再生纤维)织物表面的整理工艺,以达到持久的抗起毛起球作用,增加织物的光洁度和柔软度。生物抛光去除从纱线表面伸出的微细纤维,织物表面绒毛大大减少,变得光洁而不会起毛起球(酶的水解和机械的冲击共同去除了织物表面的毛绒和纤维的末梢,使织物组织变得更清晰,色泽更明亮)。实践证明此种方法对降低起毛起球的效果是持久的,因为纤维的末梢被除掉而不是在原处被覆盖,但要注意此法会对织物强力有一定损失及部分失重。对棉及涤纶/纤维素纤维混纺织物,采用纤维素酶;羊毛或涤纶/羊毛混纺织物采用合适的生物蛋白酶进行抛光处理。所以必须严格控制工艺条件,否则会造成酶失活或严重损伤、严重失重,而且大批量织物也不太适宜(有缸差),所以一些针织物染整厂不愿应用此法。

2、轻度缩绒法(用于羊毛织物,如:羊毛衫、羊毛针织品)

羊毛衫等针织品经过轻度缩绒后,其毛纤维的根部在纱线内产生毡化,纤维之间相互纠缠,因此增强了纤维之间的摩擦系数,使纤维在遭受摩擦时不易从纱线中滑出,进而使羊毛衫等织物的起球现象得以减少。目前,一般对精纺羊毛衫等织物通过轻度缩绒以提高其抗起球效果

3、树脂整理法

   1)整理原理

    树脂是各种各样的聚合物,利用树脂在纤维表面交链网状成膜的功能,使纤维表面包裹一层耐磨的树脂膜,此树脂膜使纤维的滑移减弱;同时,树指均匀地交链凝聚在纱线的表层,使纤维端粘附于纱线上,摩擦时不易起球,因而可有效地提高羊毛衫的抗起球性。

   2)树脂的选择

    所选树脂必须要与纤维有较大的粘合力,同时本身也应有一定的强力,整理后要有较好的弹性和滑爽而不粘腻的手感,粘结膜不影响染料的色牢度和光泽。对人体皮肤无刺激;无异味;树指性能稳定,应用方便。

 目前,一般的树脂(丙烯酸脂自身交联型树指)已不能满足客户对织物的高要求,因为有的抗起毛起球剂(树脂)存在处理后手感变硬,强力下降,被处理物色光发生变化,有的树脂必须进行高温焙烘等问题。国外已逐步淘汰,逐步发展新一代的抗起毛起球剂,其主要代表产品为聚氨酯系的高分子物和有机硅酮树脂,已广泛应用于纺织品的抗起毛起球整理



Copyright©广州瑞启化工科技有限公司  保留所有权利 粤ICP备13076768号-1
